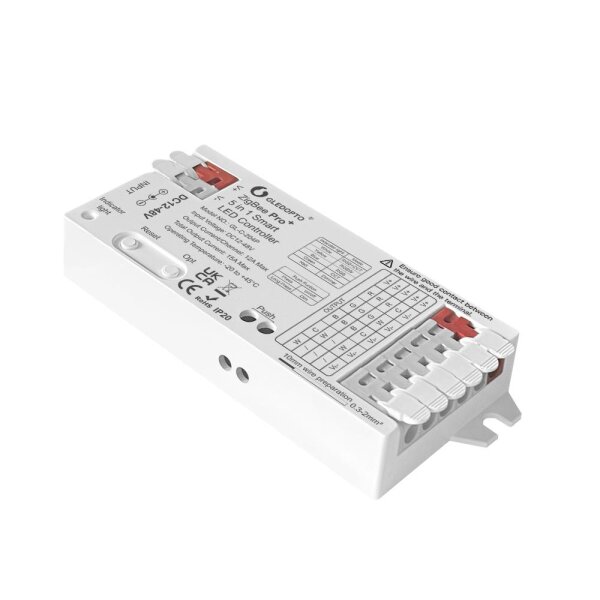

Der Gledopto GL-C-204P ZigBee Pro+ 5-in-1 LED Controller ist eine moderne und besonders flexible Lösung zur Steuerung verschiedenster LED-Beleuchtungen.
Dank 5-in-1 Modus (RGBCCT / RGBW / RGB / CCT / Dimmer) lässt sich der Controller je nach LED-Typ anpassen.
Die Steuerung erfolgt komfortabel über ZigBee (Smart-Home) und zusätzlich per RF Fernbedienung.
Mit einem breiten Spannungsbereich von DC12-48V und bis zu 15A Gesamtstrom eignet sich der Controller auch für leistungsstärkere Installationen.
Technische Details
- Produktname: ZigBee Pro+ 5-in-1 LED Streifen Controller (RGBCCT / RGBW / RGB / CCT / Dimmer)
- Modellnummer: GL-C-204P
- Hersteller: Gledopto
- Steuerung: ZigBee + RF Fernbedienung
- Spannung: DC 12V - 48V
- Gesamtausgangsstrom: 15A max
- Strom pro Kanal: 12A max
- Design: Common Anode
- Dimmverfahren: PWM Dimmen
- Frequenz: wählbar (600 / 800 / 1000 / 2000 / 4000 / 8000 Hz), Standard 1000 Hz
- Betriebstemperatur: -20°C bis 45°C
- Abmessungen: 108 x 45 x 18 mm
Merkmale
-
5-in-1 LED Controller: Unterstützung für RGBCCT, RGBW, RGB, CCT und Dimmer (ein Controller für mehrere LED-Typen)
-
ZigBee + RF Steuerung: Smart-Home-Steuerung per ZigBee sowie zusätzliche Bedienung per RF Fernbedienung möglich
-
Breiter Spannungsbereich: DC12V bis DC48V – unterstützt deutlich mehr Anwendungen als reine 12/24V Controller
-
15A Gesamtstrom: geeignet auch für längere LED-Streifen (je nach Spannung/Leistung und Aufbau)
-
Schnellkupplungsanschluss: einfache und schnelle Verdrahtung durch Klemmanschlüsse
-
Wählbare PWM-Frequenz: anpassbar auf unterschiedliche Netzteile/Anwendungsfälle (600–8000 Hz)
-
Einschaltstatus einstellbar: Lichtzustand nach Stromwiederkehr kann konfiguriert werden
Vorteile
Gesamtausgangsstrom 15A max:
Der maximale Gesamtstrom beträgt 15A, der maximale Einkanalstrom 12A.
Damit lassen sich je nach LED-Streifen und Leistungsaufnahme auch längere Installationen realisieren.
Bitte beachten: Bei langen LED-Streifen kann es physikalisch bedingt zu Spannungsabfall kommen – ab ca. 10–15 Metern kann die Helligkeit am Ende des Streifens abnehmen.
Geeignet für DC12-48V:
Durch den erweiterten Spannungsbereich lassen sich neben LED-Streifen auch weitere DC-Leuchten betreiben, sofern Spannung und Strom passend ausgelegt sind.
Das macht die Installation besonders flexibel und zukunftssicher.
Design des Schnellkupplungsanschlusses:
1. Stecker nach oben öffnen.
2. Kabel einstecken und nach unten drücken.
3. Verdrahtung abgeschlossen – das Produkt ist einsatzbereit.
5-in-1 Fünf Modi:
Der Controller unterstützt fünf Modi: RGBCCT / RGBW / RGB / CCT / Dimmer.
Per „OPT“-Taste kann der gewünschte Modus ausgewählt werden (Farbindikator zeigt den aktiven Modus an).
Anschließend werden die passenden Kabel des LED-Streifens am Ausgang angeschlossen.
Einstellungen zum Einschalten (Power-On Status):
Durch langes Drücken der „OPT“-Taste (ca. 5 Sekunden) kann der Einschaltstatus angepasst werden.
Standardmäßig startet der Controller mit eingeschaltetem Licht (Details laut Bedienungsanleitung).
Wählbare Frequenz:
Um auf verschiedene Netzteile optimal zu reagieren, ist die PWM-Frequenz wählbar (600–8000 Hz, Standard 1000 Hz).
Per kurzem Druck auf „Reset“ wird zur nächsten Frequenz gewechselt (Details laut Bedienungsanleitung).
Anwendungsbereiche
Der Gledopto GL-C-204P eignet sich ideal für die Steuerung von LED-Streifen und LED-Leuchten in Wohnräumen, Gewerbe, Möbelbeleuchtung,
Ambiente-Installationen sowie für anspruchsvolle Projekte, bei denen unterschiedliche LED-Typen (RGB, RGBW, RGBCCT oder CCT) zum Einsatz kommen.
Durch DC12-48V ist der Controller besonders flexibel in der Planung und kann auch bei höheren Spannungen effizient betrieben werden.
Kompatibilität mit Smart-Home-Systemen
Durch die ZigBee-Anbindung kann der Controller in viele gängige ZigBee-basierte Smart-Home-Systeme integriert werden.
Zusätzlich ermöglicht die RF-Steuerung eine direkte Bedienung per kompatibler Fernbedienung – praktisch als Ergänzung zur App- oder Sprachsteuerung.
Installation und Steuerung
Die Installation erfolgt über das Common Anode Anschlussprinzip.
Dank Schnellklemmen ist die Verdrahtung besonders einfach und zuverlässig.
Die Auswahl des gewünschten LED-Modus (z.B. RGBCCT oder CCT) erfolgt direkt am Gerät über die „OPT“-Taste.
Die Steuerung kann anschließend über ZigBee (App/Smart-Home) oder per RF Fernbedienung erfolgen.
Lieferumfang
- 1x ZigBee Pro+ 5-in-1 LED Streifen Controller (GL-C-204P)
- 1x Benutzerhandbuch
